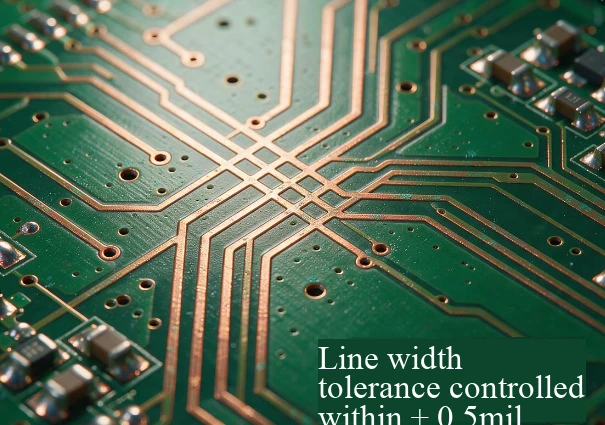

РФ ПЦБ контролише толеранцију ширине линије унутар ± 0,5 мил, са основним циљем да се стриктно закључа карактеристична импеданса у високофреквентним сценаријима, да се избегне неусклађеност импедансе, пренапон губитка, померање фазе и друга питања, и да се осигурају перформансе и поузданост РФ везе.
Чврста ограничења контроле импедансе
Карактеристична импеданса преносне линије језгра РФ кола (као што су микротракасте линије од 50 Ω) је одређена ширином линије, дебљином диелектрика, дебљином бакра и диелектричном константом, при чему је ширина линије једна од најосетљивијих варијабли.
Инжењерски тестови су показали да за сваких 0,025 мм (приближно 1 мил) одступања у ширини линије, импеданса ће се директно померити за 5-6 Ω; Ако је одступање ширине линије 0,01 мм (око 0,4 мил), импеданса ће се променити за 2-3 Ω.
Примене на нивоу РФ захтевају да се толеранција импедансе контролише унутар ± 3% (тј. одступање испод циља од 50 Ω Мање или једнако ± 1,5 Ω), а толеранција ширине линије од ± 0,5 мил је сасвим довољна да ограничи флуктуације импедансе унутар овог безбедног опсега и избегне импедансу која прелази стандард.
Сузбијање рефлексије сигнала и прекорачења односа стојећих таласа
Чак и девијација импедансе од 2 Ω у РФ системима може изазвати значајну рефлексију сигнала, директно погоршавајући однос стојећих таласа (ВСВР).
Неподударање импедансе узроковано девијацијом ширине линије може рефлектовати неку снагу сигнала назад до краја за пренос, смањујући ефикасност преноса енергије. У тешким случајевима, може чак да преокрене квар појачала снаге и директно оштети РФ фронт-енд чип.
У високофреквентним сценаријима као што је радар милиметарског таласа монтиран на возило на 77 ГХз, одступање импедансе веће од ± 8% ће значајно скратити удаљеност детекције, а тачност ширине линије од ± 0,5 мил је основни захтев да би се обезбедиле перформансе детекције радара.
Контролишите нагли губитак уметања високе фреквенције
У радиофреквентном опсегу ГХз, скин ефекат узрокује да струја тече само унутар неколико микрометара од површине проводника, а ефекат одступања ширине линије на губитак проводника је нагло појачан.
Експериментални подаци показују да ће се у фреквентном опсегу од 77 ГХз, за сваких 0,02 мм одступања у ширини линије, губитак проводника директно повећати за 28%, трошећи драгоцени буџет везе и погоршавајући цифру шума на пријемном крају.
Недовољна тачност ширине линије такође може довести до повећања храпавости ивице усмеравања, додатно погоршавајући губитак расејања високофреквентних сигнала и узрокујући да губитак уметања на 28 ГХз далеко премашује пројектовани праг.
Обезбедите конзистентност фазе и перформансе кола
Ожичење на РФ ПЦБ-у више није само обична прикључна линија, већ део пасивних компоненти као што су филтери, разделници снаге, спојнице, итд. Одступање ширине линије може директно променити електричну дужину далековода.
Код фазних низова и вишеканалних РФ модула, одступање ширине линије од ± 0,5 мил или више може довести до неприхватљивих фазних померања, пореметити фазну синхронизацију између канала и резултирати померањем снопа и смањењем појачања.
За микротракасте филтере, прекорачење толеранције ширине линије ће директно променити величину резонантне јединице, што ће резултирати померањем централне фреквенције пропусног опсега и порастом губитка у уметнутом опсегу, потпуно одступајући од индикатора перформанси симулационог дизајна.
