Истраживање рефлексије сигнала РФ плоче може се спровести у стандардизованом процесу од лаког до тешког, од системског до локалног, да би се брзо лоцирао извор дисконтинуитета импедансе.
Корак 1: Прво процењивање феномена рефлексије и припрема за тестирање

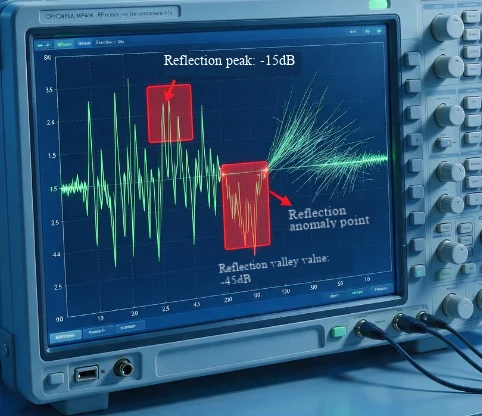

Директним посматрањем таласног облика сигнала помоћу осцилоскопа великог пропусног опсега, ако постоји очигледно прекорачење, звоњење или изобличење налик степену, може се прелиминарно потврдити да постоји проблем рефлексије.
Припремите опрему за тестирање језгра: векторски мрежни анализатор (векторска мрежа/ВА), рефлектометар у временском домену (ТДР), СМА уређај за тестирање. Пре тестирања, довршите оптерећење отвореног кола СОЛТ кратког споја кроз калибрацију да бисте обезбедили контролисане грешке мерења.
Корак 2: Квантификујте интензитет рефлексије и локализацију фреквенцијског домена
Тестирајте параметар повратног губитка С11 користећи векторску мрежу. Нормалне РФ везе захтевају С11<-10dB within the operating frequency band. If the value is significantly higher, it indicates that the reflected energy exceeds the standard.
Одредите укупну девијацију импедансе на основу карактеристика Смитховог графикона:
Укупна десна девијација кружног графикона: стварна импеданса је већа од пројектоване вредности (као што је 55 Ω измерено у дизајну од 50 Ω), што је често узроковано превеликом дебљином диелектричног слоја и уском ширином линије.
Укупна лева девијација кружног графикона: стварна импеданса је мања од пројектоване вредности (као што је 42 Ω измерено у дизајну од 50 Ω), што је често узроковано танким диелектричним слојем, широком ширином линије или прекомерном диелектричном константом плоче.
Локални конкавни/конвексни изглед на кружном графикону указује на присуство тачака дисконтинуитета локалне импедансе у вези.
Корак 3: Тачно лоцирајте физички положај извора рефлексије
Коришћење функције трансформације временског домена С-параметара векторске мреже за постизање ТДР еквивалентног тестирања:
ТДР таласни скок унапред: одговара изненадном повећању импедансе на одговарајућој позицији, што се обично види у уској ширини линије и прекомерној паразитској индуктивности прелаза.
Негативан скок ТДР таласног облика: одговара изненадном паду импедансе на одговарајућој позицији, што се обично види у прекомерној паразитској капацитивности преко јастучића и изненадним променама ширине линије у областима БГА прекида.
На основу временских параметара тачке скока, може се израчунати прецизна физичка локација тачке дисконтинуитета импедансе на ПЦБ рутирању, са тачношћу позиционирања до нивоа центиметра.
Корак 4: Истражите уобичајене узроке по модулу и ставку по ставку
У складу са сигналном везом од улаза до излаза, користите стратегију „завади па владај“ да бисте поделили модуле и верификовали их један по један:
Решавање проблема са спољном везом и везом за тестирање: Проверите СМА конекторе и каблове за тестирање на оксидацију пинова, контаминацију на крајњој страни и лабаве навоје. Ови проблеми могу директно довести до додатних рефлексија, које се могу елиминисати заменом квалификованих каблова за упоредна испитивања.
Решавање проблема са пасивном компонентом и одговарајућом мрежом: Проверите С11 параметре антена, филтера, разделника снаге и других компоненти једну по једну да бисте потврдили да ли постоји мутација импедансе изазвана неусклађеношћу уређаја, виртуелним лемљењем/слагањем лима.
Ожичење ПЦБ-а и испитивање дефекта у структури: Фокусирајте се на истраживање типичних проблема дизајна/производње као што су претерано дуги остаци кроз рупе, нема путање повратног тока у сегментацији референтне равни, кривине под правим углом у ожичењу и нагле промене у ширини линије без постепеног прелаза.
Решавање проблема са активним затварањем порта: Потврдите да ли улазна и излазна кола за усклађивање појачала, миксера и других чипова имају виртуелно лемљење или нетачне параметре отпора/капацитивности завршетка, што доводи до одступања импедансе порта од стандарда од 50 Ω.
Корак 5: Верификација и потврда затворене петље
Након поправке, поново извршите тестирање С-параметара, ТДР-а и таласног облика да бисте потврдили да индикатор С11 испуњава стандард, ТДР таласни облик нема абнормалне скокове, а амплитуда прекорачења/звона сигнала се контролише унутар 10% напона напајања како би се избегло увођење нових проблема са рефлексијом током процеса исправљања.
