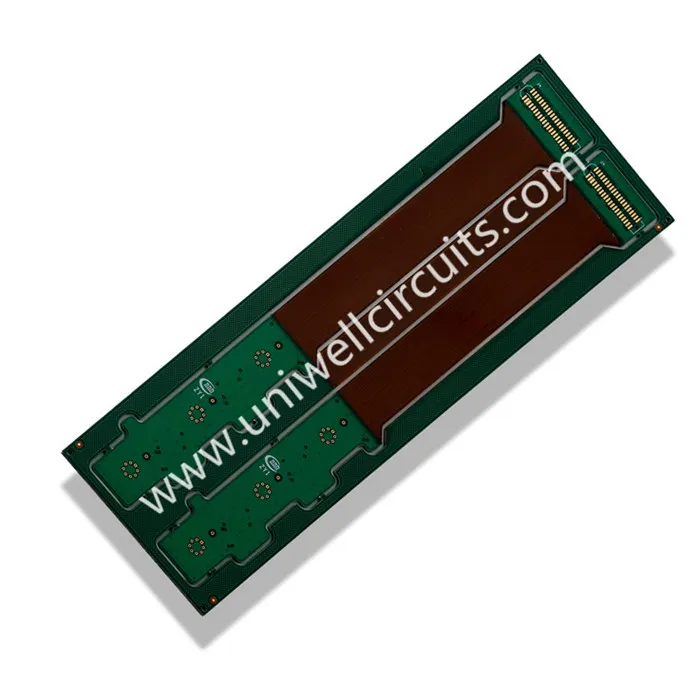

Вишеслојна Флек крута плоча
1.Производ описује
Спецификација:
10 плоча са тврдом плочом
Ширина линије / размак: 4 / 6мил
Различита контрола импедансе
Ригид-флек ПЦБ су плоче које комбинују најбољу флексибилну и ригидну плочу технологију
Дизајн се у великој мјери разликује и може се комбинирати с широким спектром материјала који подржавају случајеве вишеструке употребе у сталном стању флекса - често кривотвореном кривином створеном током процеса производње или се може направити током финалне инсталације.
У Унивелл-у, поносимо се на испоруку неких од најбољих флексибилних штампаних плоча на тржишту. Желимо да вам покажемо тачно шта можемо да урадимо за ваш развој, од инжињеринга и прототипа до великих запреминских налога.
Уштедите време и заштитите свој буџет када се данас обратите Унивелу како бисте разговарали о вашем предстојећем пројекту.
2.Оур добављач
Прави материјали су од пресудног значаја када је у питању крута штампана плоча или било која штампана плоча. ПЦБ-ови са подстандардним материјалима могу пропасти у кључним временима, паузирати, запалити, изазвати опасне варнице или на други начин угрозити вашу операцију. Унивелл користи само најбоље материјале за сваки крути ПЦБ како би осигурали најбоље резултате у погледу преноса сигнала, топлотне проводљивости и сигурности.
3.Апликација
Постоји много предности са фиксном крутом плочом тако да се широко користе за дигиталну опрему, као што су лични рачунари, камере и мобилни терминали, који пролазе кроз континуирану миниатуризацију.
4.ФАК
П: Каква је микровизијска рупа?
Према новој дефиницији унутар ИПЦ-Т-50М, микровиа је слепа структура са максималним односом просјека 1: 1, завршава се на циљном земљишту с укупном дубином од не више од 0,25мм мјерено од фолије за ухваћени слој структуре до циљно земљиште.
П: Шта се подразумева слепим кроз рупу?
То је рупа која се креће од спољног слоја до унутрашњег слоја, али не преко читавог ПЦБ-а. Ове рупе се могу механички бушити или користити ласерском технологијом. Слика у тачки 1 показује слепу ласерско бушење.
П: Шта се подразумева закопаним кроз рупу?
Ово је рупа која се креће између једног или више унутрашњих слојева. Обично су механички бушени.
П: Постоје ли различите врсте ХДИ карактеристика?
На слици испод приказане су главне структуре - тип И, тип ИИ и тип ИИИ, како је дефинисано у ИПЦ-2226.
Тип И. Дефинише слој микровизије на једној или на обе стране језгре. Користи обе микроплозије и ПТХ за интерконекцију, запошљавајући слепе, али не закопане виас.
Тип ИИ. Дефинише један слој микровизије на једној или обје стране језгре. Користи обе микроплозије и ПТХ за интерконекцију. Запошљава слепе и закопане вијасе.
Тип ИИИ. Дефинише најмање два слоја микровиа на једној или обје стране језгра. Користи обе микроплозије и ПТХ за интерконекцију. Запошљава слепе и закопане вијасе.
Грађевинска терминологија за дефинисање степена изградње ХДИ:
· 1 + н + 1 = појединачни слој микровија (према горе наведеним примерима типа И и типа ИИ)
· 2 + н + 2 = 2 слоја микровиа (према горе наведеном примеру типа ИИИ)
· 3 + н + 3 = 3 слоја микровиа
