Једнострана Флек крута плоча
1. Подаци о предузећу
Спецификација

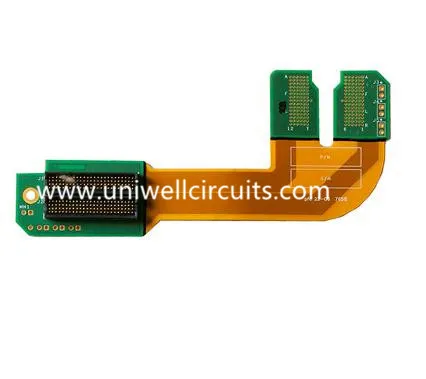

Назив: Једнострана Флек крута плоча
Основни параметри: материјална структура: двострани лепак + ниски губитак жутог покривног филма + (линијски бакар + лепак + високофреквентни диелектрични полиимидни основни материјал + лепак + линијски бакар) + ниски губитак жутог покривног филма.
Отпор: слободно савијати и увијати.
Лаиер: 1
Мушки: + / - 0.03 мм
Дебљина: 0,15 мм
Ојачање: позитивна и негативна ојачања од челичног лима од 0,15 мм.
Производни процес: љепило, плетиво, покривни слој, заштитни слој, отпорност - заштита типа заваривања.
Површински третман: злато (злато) 1 ~ 2 микроинж.
Минимална ширина линије / линије: 0.06мм / 0.09мм
У Унивелл-у, поносимо се на испоруку неких од најбољих флексибилних штампаних плоча на тржишту. Желимо да вам покажемо тачно шта можемо да урадимо за ваш развој, од инжињеринга и прототипа до великих запреминских налога.
Уштедите време и заштитите свој буџет када се данас обратите Унивелу како бисте разговарали о вашем предстојећем пројекту.
2.Оур добављач
Прави материјали су од пресудног значаја када је у питању крута штампана плоча или било која штампана плоча. ПЦБ-ови са подстандардним материјалима могу пропасти у кључним временима, паузирати, запалити, изазвати опасне варнице или на други начин угрозити вашу операцију. Унивелл користи само најбоље материјале за сваки крути ПЦБ како би осигурали најбоље резултате у погледу преноса сигнала, топлотне проводљивости и сигурности.
3. Типови завршних површина
Површина штампаних плоча (ПЦБ) је направљена од бакра како би се обезбедило ефикасно струјање струјних струја. Ови метали захтевају одговарајућу заштиту од елемената како би се избјегла оксидација и друга корозија. Низ типова завршетка обезбеђује различите нивое заштите од погоршања. Они такође помажу у одређеној употреби, као што су лемљење. Доступне су различите завршне плоче, од опција које су приступачне и једноставне за примену на скупим или тешко управљивим обрадама које се користе само у најнапреднијим апликацијама.
Уроњено злато (ЕНИГ)
Елецтролесс Ницкел Иммерсион Голд је једна од најпопуларнијих широко распрострањених завршних плоча на свету. Израђен са два слоја премаза, ЕНИГ поставља 2-4 μ "Ау преко 120-200 μ" Ни. Злато штити никл од корозије и никал штити плочу од базних метала и омогућава да се кругови добро спајају на његову површину.
Предности: равна површина до лемљења, без олова и РоХС, дужи рок трајања, могу се држати строжије толеранције за плоче.
Недостаци: скупа, губитак сигнала за апликације интегритета сигнала, црна јастучница.
Уроњено сребро
Иммерсион Тин (ИАг) се наноси директно на основни метал ПЦБ-а путем хемијског померања. То је приступачнија опција од ЕНИГ-а, а такође је и РоХС-компатибилан. Типична дебљина за Иммерсион Силвер је 4-12у ". Због начина на који интеракција бакра и сребра ступају у интеракцију, они се на крају распрше један у други.
Предности: равна површина на лемљење, без олова и РоХС, могу се држати строжије толеранције за плоче, ниске губитке за апликације интегритета сигнала.
Недостаци: руковање ПЦБ-ом може проузроковати проблеме лемљења, то је јефтиније од ЕНИГ-а, али је мање ефикасно од ИСн-а, а завршетак може оштетити и оксидирати.
Иммерсион тин
Иммерсион Тин (ИСн) се наноси директно на основни метал ПЦБ-а путем хемијског померања. То је више приступачна опција него ЕНИГ и Иммерсион Силвер, а такође је и РоХС-компатибилан. Типична дебљина за урањање калај је 20-50у ". Због начина интеракције између лименка и бакра, они се временом распрше један у други.
Предности: равна површина на лемљење, без олова и РоХС, могу се држати строжије толеранције за плоче и то је популаран избор за примјене за пресовање.
Недостаци: руковање ПЦБ-ом може проузроковати проблеме са оштећивањем и лемљењем, кљунастим лимом и краћим роком употребе од ЕНИГ-а.
ХАСЛ
ХАСЛ је приступачна завршна опција која користи лименке / олова за стварање танког заштитног покривача на ПЦБ-у. Врући ваздушни експлозиви се користе за чишћење вишка олова или кала са површине плоче. Раније индустријски стандард, популарност ХАСЛ-а је нестала због потенцијалних проблема с усклађеношћу РоХС-а.
Предности: ниски трошкови, дуг рок трајања и ХАСЛ се могу поново извршити.
Недостаци: неуравнотежена површина за лемљење, садржи олово (није у складу са РоХС), не може да држи чврсту толеранцију на плочастим рупама.
Пб-Фрее ХАСЛ
Нонтоксични ПЦБ завршни типови постају све популарнији због забринутости због употребе олова у производњи. Пб-Фрее ХАЛ завршава употребљавати лимен или бакар у поређењу са никлом како би се створио заштитни премаз. Пб-Фрее ХАСЛ има исте предности и мане као што је ХАСЛ, осим Пб-ФРЕЕ ХАСЛ-а, усклађен са РоХС-ом и Безводни.
ОСП
Поређење површине ПЦБ-а засновано на зеленој жалби не оставља никаквих питања. Концентратор за органски топљивост (ОСП) не уводи токсине у процес. Уместо тога, користи се органско једињење које природно обавезује бакар, стварајући органометални слој који штити од корозије.
Предности: равна површина за лемљење, РоХС усаглашен и без олова, ефикасно трошак. Недостаци су; кратки рок трајања, руковање ПЦБ-ом може изазвати проблеме лемљења, дебљина није мјерљива.
Недостаци: кратки рок трајања, руковање ПЦБ-ом може проузроковати проблеме лемљења, дебљина није мјерљива.
Чврсто злато
Међу најскупљим врстама завршних површина ПЦБ-а, тврди златне апликације су изузетно издржљиве и уживају у дугом року. Обично су резервисани за компоненте које очекују да добију значајну количину употребе, при чему се нормалне стопе дебљине крећу од 30 микро злата преко 100 μин никла до 50 μин злата преко 100 μин никла. Често се не користи за тачке лемљења, због слабе соларне способности. Чврсто злато се обично користи за ивичне конекторе, контакт батерије и неке тестне плоче.
Предности за тврдо злато: издржљива површина, жалба без олова и РоХС и дуги рок употребе.
Недостаци: екстремно скуп у односу на друге завршне облоге, може се захтевати и обрада плоча и додатна радна снага.
Унивелл нуди широк спектар других завршних облога као што су ЕНЕПИГ, Вире Бондабле Софт Голд и други, у зависности од примене.
Побрините се да ПЦБ-ови наставе тако што ћете намерно прилагодити сваки корак у производном процесу према вашим специфичним потребама. Да бисте то урадили, потребна вам је помоћ искусне компаније са добро обученим особљем и импресивним распоном доступних опција.
