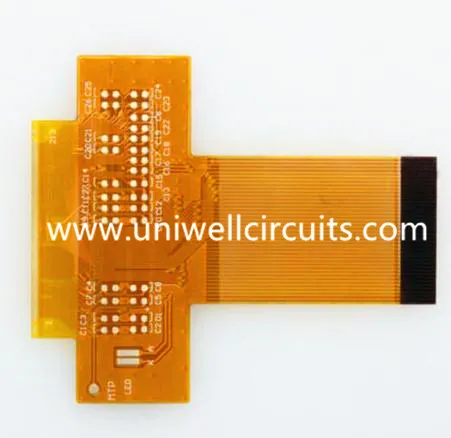

Флексибилна плоча за брзо скретање
1.Производ описује
Спецификација
слојеви: 2
Дебљина: 0,12 мм
Материјал: 1 / 3оз нема гел електролизе
Дебљина бакра: 1/2 оз
Површински третман: потопљено злато
Минимална ширина линије / размак између линија: 0.096мм / 0.1мм
ПИ ојачања дебљине: 0.1мм
Остало: челични лим треба причврстити како би се ојачао ПИ
Унивелл производи све од једностраних штампаних плоча до вишеслојних крутих флексибилних ПЦБ-а. Сваки ПЦБ који излази пролази кроз наш префињен процес тестирања како би осигурали оптималне перформансе. Наше светске класе за производњу квалитета увек пружају прецизне, уграђене круте, флексибилне и круте штампане плоче за било коју пословну потребу - од основног до сложеног и све између.
2. Наше предности
Брза могућност испоруке: једноструки и дупли слој, најбржи у 3 дана, двослојни флекси и крути, најбржи у 4 дана
Прототипи, мале запремине: 100 врста месечно
Напредне техничке могућности и опрема: вишеслојни флексибилан и тврд (20Л-10Ф), ХДИ флексибилан и тврд (1 + Н + 1)
3. Време за прототип и брзо окретање
Имамо могућност да понуђамо брзу услугу: једноструки и дупли слој, најбржи у 3 дана, двослојни флекси и крути, најбржи у 4 дана.
Ставке | Флек & Ригид плоча | Флек боард | |||
Нормална структура | Вишеслојна структура | Специјална структура | ХДИ структура | Нормална структура | |
Време трајања (дана) | 6 | 8 | 10 | 12 | 3-6 |
4.Оур способност са ФПЦ и тврдим ПЦБ
Унивел има широк спектар стручности у свим областима флексибилне, круте и флексибилне производње штампаних плоча. Од наших брзих времена преласка на наш велики избор врхунских материјала до нашег непревазиђеног система квалитета, Унивелл је произвођач штампаних плоча, а највећа имена у пословању се обраћају за њихове сложене ПЦБ пројекте.
Наше флексибилне, ригидно-флексибилне и круте штампане плоче укључују:
ФПЦ способност
Слојеви: 20 (укључују 12 гласа
Лине ширина / размак (мил) у унутрашњем слоју: 3/3, 3,5 / 3,5
Аспект односа: 20: 1 (ПТХ); 1: 1 (слепи виас)
Мин. пречник бушотине (мил): 6 (механички); 4 (ласер)
Удаљеност од бушења до проводника (мил): 6
Толеранција контроле импедансе (+/-): 10%
Крута способност ПЦБ-а
Материјал | ФР4, ЦЕМ-3, Метал Цоре, |
Без халогена, Рогерс, ПТФЕ | |
Мак. Завршна плоча | 1500Кс610 мм |
Мин. Дебљина плоче | 0.20 мм |
Мак. Дебљина плоче | 8.0 мм |
Буриед / Блинд Виа (Нон-цросс) | 0.1мм |
Аспецт ратион | 16:01 |
Мин. Величина бушења (механичка) | 0.20 мм |
Толеранција ПТХ / Преспојни отвор / НПТХ | +/- 0,0762 мм / +/- 0,05 мм / +/- 0,05 мм |
Мак. Лаиер Цоунт | 40 |
Мак. бакар (унутрашњи / спољашњи) | 6ОЗ / 10 ОЗ |
Толеранција бушења | +/- 2мил |
Лаиер то регистратион лаиер | +/- 3мил |
Мин. ширина линије / простор | 2.5 / 2.5мил |
БГА питцх | 8мил |
Површинска обрада | ХАСЛ, безводни ХАСЛ, |
ЕНИГ, Иммерсион силвер / Тин, ОСП |
5.Квалитетни систем
Ми поседујемо све релевантне сертификате индустрије, регистрације и спецификације војних перформанси, тако да можете бити сигурни да свака штампана плоча коју производимо задовољава или превазилази најстрожије смернице усаглашености. Наше висококвалитетне могућности за производњу ПЦБ-а и врхунске перформансе су поставиле стандард од када смо почели производњу ПЦБ-а пре 10 година.
