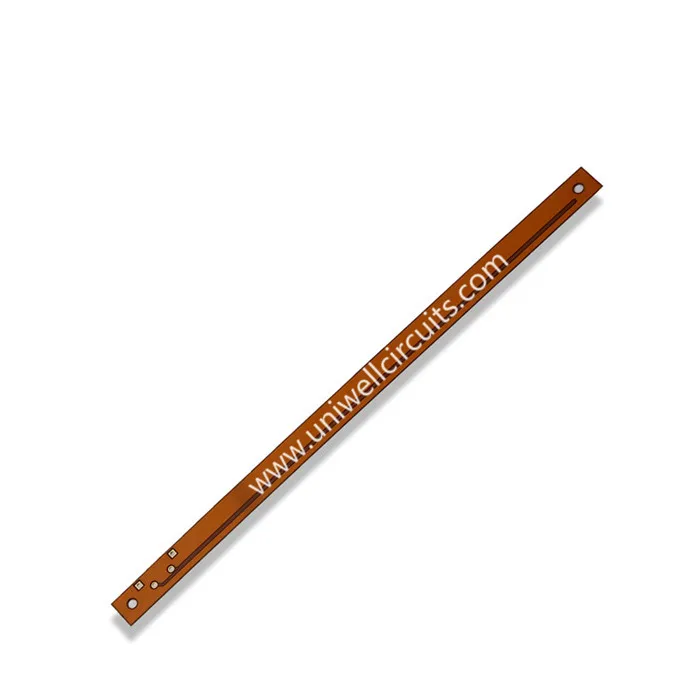

Мобилни телефон Флексибилна плоча
1.Производ описује
Спецификација
Лаиер: 2
Основни материјал: полиимид
Дебљина бакра: 1оз
Дебљина плоче: 0.25мм
Солдер Маск Боја: Жути покривни филм
Силксцреен Боја: бела
Површински третман: уроњено злато
100% Е-тест: 100% Е-тест
Стандард: ИПЦ-Цласс2 / класа 3
Апликација: Мобилни телефон
Унивелл Цирцуитс Цо, Лтд, основана је у Шенжен, Кина у априлу 2007. године. је нова компанија која је основана 2007. године. На почетку смо се само фокусирали на производњу штампаних плоча. Али сада смо постали брзо растући светски провајдер решења у три главна подручја штампаних плоча, монтажа ПЦБ-а и набавка компоненти. Посвећени смо изградњи солидних партнерстава и пружању флексибилних решења која ће омогућити успех наших клијената.
Као искусан ПЦБ и ПЦБА произвођач, пружамо прототипе, мале запремине, средње запремине и велике записе. У могућности смо да гарантујемо комплетну услугу уз свеобухватну техничку подршку, нудећи предности у трошковима и заказане испоруке.
2.Оур сервис
ПЦБ дизајн
Реверсе Енгинееринг-ПЦБ копија, ПЦБ клон, ИЦ декодирање
Брза прототипизација
Састављање и куповина компоненти
ФПЦ израду моулдера и ињекцијом пластике
ПЦБ, ПЦБА СМД, СМТ монтажа
Услуга ланца снабдевања
3.Квалитет контроле
Наши поступци производње и контроле квалитета су ИСО 9001: 2000 сертификовани и усклађени са стандардима ИПЦ-А600 (ПЦБ) и ИПЦ-А610 (ПЦБ Ассембли). Сви наши ПЦБ / ПЦБА су УЛ сертификовани и РоХС компатибилни.
4.Ригидна производња ПЦБ-а
Материјал | ФР4, ЦЕМ-3, Метал Цоре, |
Без халогена, Рогерс, ПТФЕ | |
Мак. Завршна плоча | 1500Кс610 мм |
Мин. Дебљина плоче | 0.20 мм |
Мак. Дебљина плоче | 8.0 мм |
Буриед / Блинд Виа (Нон-цросс) | 0.1мм |
Аспецт ратион | 16:01 |
Мин. Величина бушења (механичка) | 0.20 мм |
Толеранција ПТХ / Преспојни отвор / НПТХ | +/- 0,0762 мм / +/- 0,05 мм / +/- 0,05 мм |
Мак. Лаиер Цоунт | 40 |
Мак. бакар (унутрашњи / спољашњи) | 6ОЗ / 10 ОЗ |
Толеранција бушења | +/- 2мил |
Лаиер то регистратион лаиер | +/- 3мил |
Мин. ширина линије / простор | 2.5 / 2.5мил |
БГА питцх | 8мил |
Површинска обрада | ХАСЛ, безводни ХАСЛ, |
ЕНИГ, Иммерсион силвер / Тин, ОСП |
5.ФПЦ производне способности
Слојеви: 20 (укључују 12 глава)
Лине ширина / размак (мил) у унутрашњем слоју: 3/3, 3,5 / 3,5
Аспект односа: 20: 1 (ПТХ); 1: 1 (слепи виас)
Мин. пречник бушотине (мил): 6 (механички); 4 (ласер)
Удаљеност од бушења до проводника (мил): 6
Толеранција контроле импедансе (+/-): 10%
