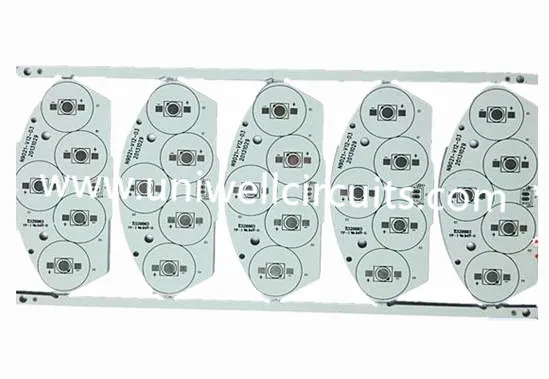

Вишеслојна алуминијумска основа штампана плоча

Вишеслојна алуминијумска основа штампана плоча

1.Производ описује

Користи се алуминијумске основе штампане плоче

● Расипање топлоте је драматично супериорно стандардним ФР-4 конструкцијама.

● Коришћени диелектрији су типично 5 до 10 пута топлински проводљиви као конвенционално епоксидно стакло и десетина дебљине

● Пренос топлоте експоненцијално ефикаснији од конвенционалног крутог ПЦБ-а.

● Може се користити нижа тежина бакра него што сугерише ИПЦ графикони топлоте

Унивелл производи више од једне деценије алуминијумске штампане плоче (познате под називом Метал басе ПЦБс), а сви су одобрени од стране ИСО9001, ИСО14001, ТС16949 и УЛ.

2.Производ детаљ

3.Апликације алуминијумских ПЦБ-а

Иако су Повер Цонвертерс и ЛЕДс највећи корисници ових производа, компаније Аутомотиве и РФ такође желе да искористе предности ових конструкција. Док је једноставна конструкција најједноставније, друге опције конфигурације су доступне на Амитрон-у, укључујући:

Флексибилни алуминијумски ПЦБ

Један од најновијих догађаја у ИМС материјалима је флексибилна диелектрика. Ови материјали садрже систем полиимидних смола са керамичким пуњењем који пружа одличну електричну изолацију, флексибилност и, наравно, топлотну проводљивост. Када се нанесе на флексибилан алуминијум материјал као што је 5754 или слично, производ се може формирати да постигне различите облике и углове који могу елиминисати скупе уређаје, каблове и конекторе. Иако су ови материјали флексибилни, они су намијењени да буду савијени и остају на мјесту. Они нису погодни за апликације које су намењене редовним савијању.

Хибридни алуминијумски ПЦБ

У "Хибридном" ИМС конструкцији, "Подконструкција" не-термичког материјала се обрађује независно и затим везује за алуминијумску базу са термичким материјалима. Најчешћа конструкција је 2-слојна или 4-слојна подконструкција направљена од конвенционалног ФР-4. Везивање овог слоја на алуминијумску базу са термичким диелектриком може помоћи у расипању топлоте, побољшању ригидности и дјеловању као штит. Остале погодности укључују:

● Мање скупо од конструкције свих термо проводних материјала

● Пружа врхунске топлотне перформансе преко стандардног производа ФР-4

● Може елиминисати скупе хладњаке и повезане кораке монтаже

● Може се користити у РФ апликацијама гдје је површински слој ПТФЕ пожељан за његове карактеристике губитка.

● Коришћење компонентних прозора у алуминијуму за прилагођавање компоненти кроз отвор. Ово омогућава прикључцима и кабловима да пролазе везе преко подлоге, док филет леме ствара заптивач без потребе за посебним бртвама или другим скупим адаптерима.

Вишеслојни алуминијумски ПЦБ

Често на тржишту снабдевања високим перформансама, вишеслојни ИМС ПЦБ-ови су израђени од више слојева термо проводљивих диелектрика. Ове конструкције имају један или више слојева кола саграђених у диелектрику са слепи виас који делују као термални виас или сигнални виас. Док су скупљи и мање ефикасни при преносу топлоте као једностраног дизајна, они пружају једноставно и ефикасно решење за расипање топлоте у сложенијим дизајном.

Алуминијумски ПЦБ-ови кроз отвор

У најкомплекснијим конструкцијама слој алуминијума може да формира "језгро" вишеслојне термичке конструкције. Алуминијум је претходно бушен и напуњен диелектриком пре ламинације. Термални материјали или подсестава могу се ламинирати на обе стране алуминијума помоћу термичких везних материјала. Једном ламиниран, завршени склоп се избушава слично конвенционалном вишеслојном ПЦБ-у. Гипсане кроз рупе пролазе кроз прозоре у алуминијуму како би се одржала електрична изолација. Алтернативно, језгро бакра може дозволити и директне електричне везе, као и изоловане кроз рупе.
