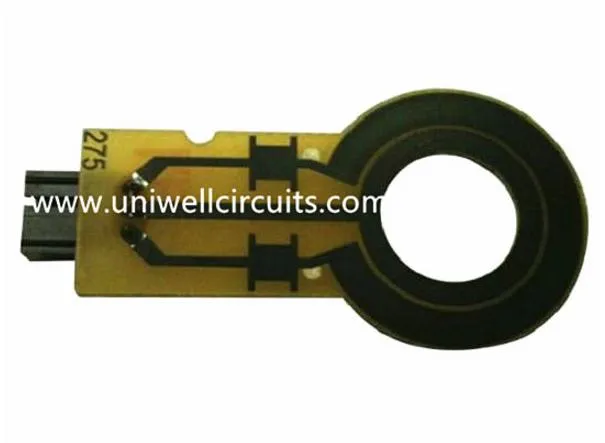

Вишеслојна плоча са угљеном бојом
1.Производ описује
Спецификација:
Слојеви: 4
Материјал / ламинат: ФР4 ТГ170
Дебљина плоче: 1.6мм
Тежина бакра: 1/1/1 / 1оз
Завршетак: ЕНИГ
Кључне спецификације / специјалне карактеристике:
Наше услуге:
- произвођач ПЦБ и ПЦБА уговора
- Реверсе инжењеринг услуге
- Дизајн и монтажа ПЦБ-а
- набавку компоненти и управљање материјалима
- Дизајн производа
- брза ПЦБ и ПЦБА прототипова
- Каблови и жичани склопови
- Пластика и плесни
- АОИ, рентгенско тестирање, друга функција за тестирање функција
Наше предности:
Квалитет
ИСО 9001: 2008 управљање квалитетом
Испитивање летећег теста и електрични тест
УЛ сертификат 94В-0
Рентгенски преглед
Аутоматска оптичка инспекција (АОИ)
Тестирање у склопу (ИКТ) и тестирање функције
Директива РоХС-а
10 година професионалног произвођача пцб Са дугогодишњим искуством у извозу уз одличан квалитет, напредне услуге и конкурентне цене, Унивелл је освојио бројно поверење и подршку купаца.
2.Оур напредна машина
Бушење је важан процес у производњи ПЦБ-а, имамо сопствену бушилицу.
Прво ћемо изложити Герберов круг на филм и онда ћемо производити ПЦБ потпуно исти према филму. У међувремену, одржавамо радионицу чисте цео дан како бисмо осигурали тачност експозиције.
Код вишеслојног листа користимо АОИ опрему за унутрашњу контролу како бисмо осигурали унутрашњи квалитет.
Друга машина
3.Детаљна спецификација капацитета произвођача ПЦБ-а
Материјал | ФР4, ЦЕМ-3, Метал Цоре, |
Без халогена, Рогерс, ПТФЕ | |
Мак. Завршна плоча | 1500Кс610 мм |
Мин. Дебљина плоче | 0.20 мм |
Мак. Дебљина плоче | 8.0 мм |
Буриед / Блинд Виа (Нон-цросс) | 0.1мм |
Аспецт ратион | 16:01 |
Мин. Величина бушења (механичка) | 0.20 мм |
Толеранција ПТХ / Преспојни отвор / НПТХ | +/- 0,0762 мм / +/- 0,05 мм / +/- 0,05 мм |
Мак. Лаиер Цоунт | 40 |
Мак. бакар (унутрашњи / спољашњи) | 6ОЗ / 10 ОЗ |
Толеранција бушења | +/- 2мил |
Лаиер то регистратион лаиер | +/- 3мил |
Мин. ширина линије / простор | 2.5 / 2.5мил |
БГА питцх | 8мил |
Површинска обрада | ХАСЛ, безводни ХАСЛ, |
ЕНИГ, Иммерсион силвер / Тин, ОСП |
4.Маин извозна тржишта
Са искуственим и стручним менаџментом, конзистентним висококвалитетним, власничким производним техникама и професионалним сервисом, Унивелл Цирцуитс је освојио високо признање од купаца широм света, укључујући целину Кину, Тајван, САД, Јапан, Русија, Њемачка, Швајцарска, Шведска, Финска, Француска, Холандија, Италија, Пољска, Данска, Аустралија, Бразил, Сингапур, Тајланд и Малезија.
