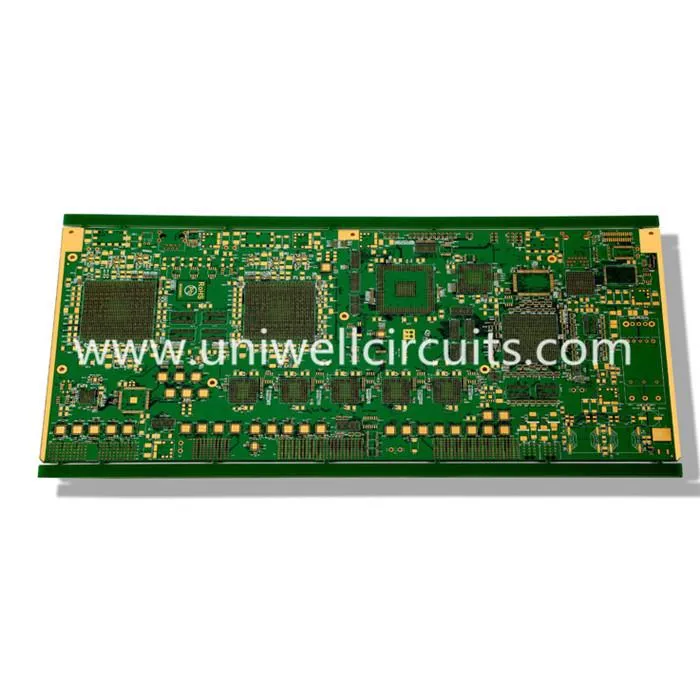

1.Производ описује
Спецификација:
Лаиер: 6
Дебљина плоче: 1.6 мм
Површински третман: уроњено злато.
Материјал: ФР4 ТГ170.
Ширина линије мин / линије: 8 / 5мил.
Специјална технологија: закопана преко
Закопане виас су плочасте везе између унутрашњих слојева вишеслојног ПЦБ-а који се не појављују на било ком спољном слоју. Буриед виас се стварају бушењем и бакарном обрадом језгра унутрашњег слоја (парова) вишеслојног ПЦБ-а на исти начин као стандардни слој 2 или за плочасти ПЦБ са више слојева. Нема проблема са дубином покопане преко јер је у тренутку пливања рупа отворена на оба краја и хемијска плоча се може слободно продирати. Ако је закопано преко ПЦБ-а конструисано са закопаним виасима који прелазе између парних бројева пар унутрашњих слојева, конструкција је једноставна. Није препоручљиво дизајнирати закопане вијасе које пролазе између непарног броја унутрашњих слојева.
Секвенцијално надограђивање вишеслојних ПЦБ-ова који користе вишеструке секвенце штампања, спајања и плитања омогућавају изградњу сложених интерконекцијских структура.
Ако се пажљиво размотри практичност израде, онда се слепи виас, закопани виас и кроз вијоле рупа могу комбиновати на истом ПЦБ-у.
Закопане виас су мање скупе за производњу него слепи виас, али као водич, употреба закопаних виас је мало вероватно штеди трошкове, осим ако се укупни број слојева не смањи за најмање 4 слоја.
Унивелл производи широку палету покопаних путем ПЦБ-а. Питајте нас да цитирамо.
2. Подаци о предузећу
Унивелл Цирцуитс Цо., Лтд, основана је у Схензхен, Кина у априлу 2007. године. Унивелл Цирцуитс је високотехнолошко предузеће специјализовано за пројектовање, развој, производњу и продају високо прецизних двостраних и вишеслојних ПЦБ-ова (штампаних плоча) на брзом окрету, прототипу, средњем и великом обиму. Унивелл Цирцуитс такође испуњава највише међународне стандарде производње тако што је одобрен за ове сертификате квалитета: ИСО9001, ИСО14001, ТС16949. Ми смо УЛ сертификовани за једнострану, двострану и вишеслојну производњу ПЦБ-а, и придржавамо се свих захтева за ИПЦ и РОХС стандарде.
3.Квалитетни систем
Понуду висококвалитетних производа је наша потери.
4.Цустомери дистрибуирају
Са развојем од 10 година, наши производи се извозе у континенталну Кину, Тајван, САД, Јапан, Русија, Њемачка, Швајцарска, Шведска, Велика Британија, Финска, Француска, Холандија, Италија, Пољска, Данска, Аустралија, Бразил, Сингапур, Тајланд , и Малезији.
5.ФАК
П: Када могу добити цену?
Обично цитирамо у року од 24 сата након што добијемо вашу истрагу. Ако сте веома хитни да бисте добили цену, позовите нас или нам реците у свом е-маилу да бисмо сматрали приоритет вашег упита.
П: Како могу добити узорак да проверим квалитет производа?
Након потврде цене, можете тражити од узорака да проверите квалитет наших производа. Прихватамо 1-10 комада или више поруџбина за узорке.
П: Колико дуго могу очекивати добијање узорка?
Када платите узорак и пошаљете нам потврдјене датотеке, узорци ће бити спремни за испоруку за 2-3 дана.
Узорци ће вам бити послати путем експреса и стићи ће у 3-5 радних дана.
Можете користити сопствени експресни рачун или предати нас ако немате рачун.
П: Шта је са временом за масовну производњу?
Искрено, то зависи од количине наруџбине и сезоне коју унесете.
Генерално говорећи, масовна производња ће вам бити послата путем експреса и стићи ће се у 15-20 радних дана.
П: Који филе бих требао понудити?
Герберова датотека (протел, повер пцб, ПАДс датотека) или схема је потребна за производњу ПЦБ-а.
Гербер фајл, Бом, ознака су неопходни за производњу и куповину ПЦБА-а.
