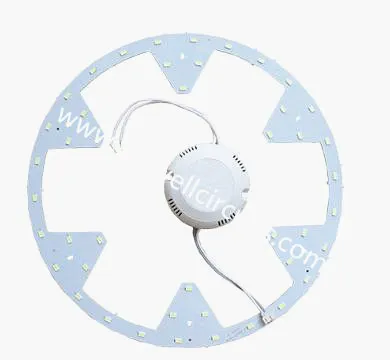

Унутрашња уређаја плоча
Спецификација производње
Детаљи за плочу за унутрашње уређаје | |
Део имена: | Унутрашња уређаја плоча |
Основни материјал: | Алуминијумски основни ламинат |
Број слојева: | 2 слоја |
Дебљина бакра: | 1оз или 35ум |
Готова дебљина плоче: | 1.6мм |
Боја маске за лемљење: | Вхите Ликуид Пхото Имагеабле Солдермаск (ЛПИ) |
Боја боја легенде: | не |
Завршена површина: | ОСП |
Профил: | ЦНЦ + В-ЦУТ |
Топлотна проводљивост: | 1.0В / мК |
Испуњен напон изолованог слоја | ≥3КВ |
Подручје примјене: | ЛЕД осветљење |
Карактеристика алуминијумске плоче
1) Висока топлотна проводљивост
2) имају одличну заштиту од пламена
3) висока механичка чврстоћа
4) димензионална стабилност
5) врло добар хладњак
6) електромагнетска заштита, итд.
2. Подаци о предузећу
Унивелл Цирцуитс Цо., доо, основана 2007. године у Шензену, која се налази у Хонг Конгу са лаким транспортом и идеалном локацијом. На почетку смо дистрибутер ПЦБ-а, од наше формације, снажно смо се фокусирали на квалитет, трошкове и услуге и доживљавали континуирани раст.
Унивелл се фокусира на хигх-мик, лов волуме и брз пцб сервис. Са посебним тржишним положајем и одличном корпоративном културом, можемо пружити услугу "Оне-стоп схоп" од 1 до 32 слојева ПЦБ производа, који укључују ПЦБ, Мултилаиер ПЦБ, Алуминум ПЦБ (Флекибле ПЦБ) Флекибле ПЦБ (ФПЦБ) , Тврди ПЦБ (Флек-ригид ПЦБ), ПЦБ плоче за високе густине (ХДИ), тешке бакарне плоче, закопане плоче капацитета и отпора итд. Наши производи покривају различите производе који се извозе у Европу, Америку и Азију.
Сада Унивелл је формирао развој тржишта, истраживање производа, развој, производњу, комплетан систем гаранције квалитета, фокусирали смо се на квалитет, трошкове, услуге и искусан континуирани раст и успјели усвојити сертификацију међународних система квалитета као ИСО 9001 , УЛ и ИСО14001 систем квалитета животне средине.
3. Прелом компаније
4. Могућност производа
Материјал | ФР4, ЦЕМ-3, Метал Цоре, |
Без халогена, Рогерс, ПТФЕ | |
Мак. Завршна плоча | 1500Кс610 мм |
Мин. Дебљина плоче | 0.20 мм |
Мак. Дебљина плоче | 8.0 мм |
Буриед / Блинд Виа (Нон-цросс) | 0.1мм |
Аспецт ратион | 16:01 |
Мин. Величина бушења (механичка) | 0.20 мм |
Толеранција ПТХ / Преспојни отвор / НПТХ | +/- 0,0762 мм / +/- 0,05 мм / +/- 0,05 мм |
Мак. Лаиер Цоунт | 40 |
Мак. бакар (унутрашњи / спољашњи) | 6ОЗ / 10 ОЗ |
Толеранција бушења | +/- 2мил |
Лаиер то регистратион лаиер | +/- 3мил |
Мин. ширина линије / простор | 2.5 / 2.5мил |
БГА питцх | 8мил |
Површинска обрада | ХАСЛ, безводни ХАСЛ, |
ЕНИГ, Иммерсион силвер / Тин, ОСП |
5.Продукцијска опрема
Унивелл има вишегодишње искуство у производњи алуминијумских ПЦБ. Са нашим напредним инжењерским и производним тимом и врхунском производном опремом, обезбеђујемо савршену изолацију између сваког слоја и добре перформансе сваког проводника у вишеслојним ПЦБ-има.
