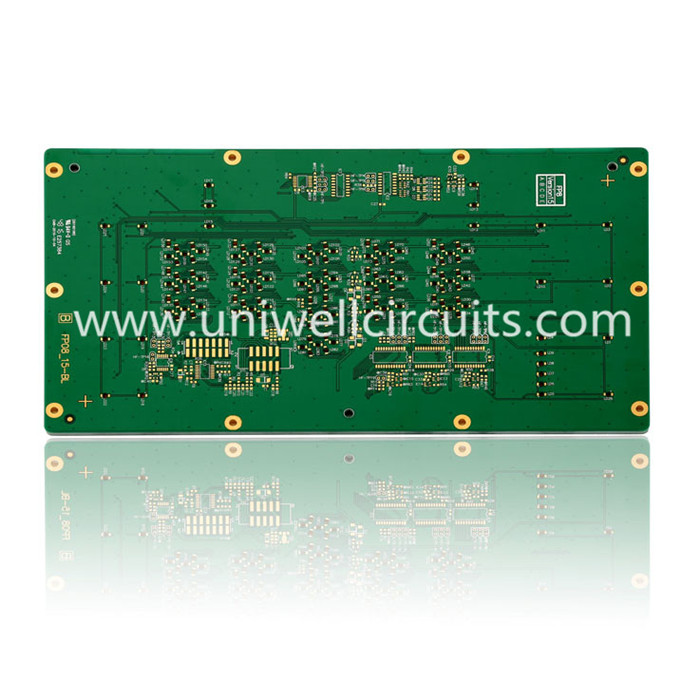

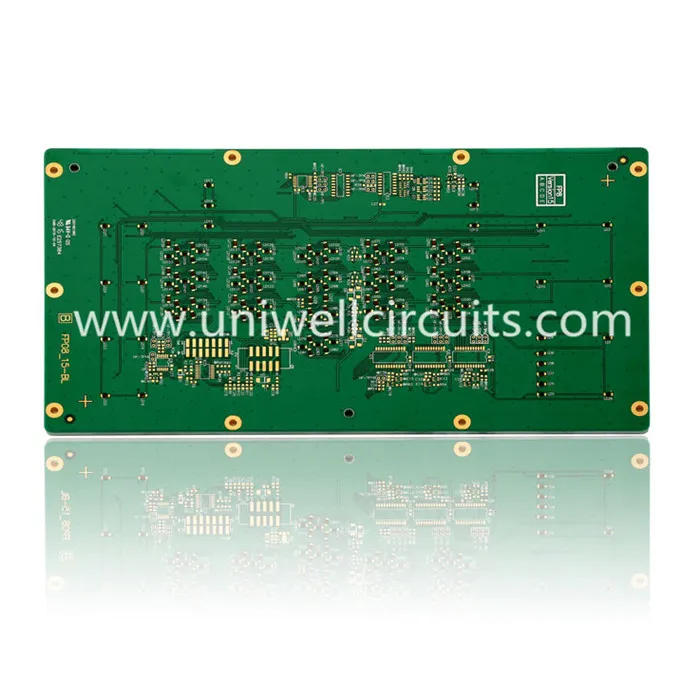

1.Продукција описати
Спецификација
Лаиер: 16
Дебљина плоче: 1.60 мм
Површински третман: ЕНИГ (2у ").
Материјал: ФР4 ТГ170.
Ширина линије мин / линије: 5 / 6.1мил
Ако нисте сигурни да ли је за вашу одређену операцију потребна плоча високе ТГ ФР-5 или како ТГ ПЦБ ради ради заштите ваших осјетљивих кола током имплементације, радо ћемо вам рећи све што вам треба знати. Прочитајте како бисте стекли потпуно разумевање како функционише високотемпературни ПЦБ и шта то може учинити за вас. Једном када сте задовољни да су плоче ФР-4 високог ТГ-а у праву за вас, Унивелл вам са задовољством помогне да ријешите овај проблем, молимо Вас да нас контактирате.
2. Профил компаније
Унивелл кола је основана 2007. године, а имамо две модерне производне фабрике у Шензену и Јиангмену, са напредном производном опремом и укупно 600 запослених. Специјална фабрика Шенжен за дизајн, развој, производњу и продају високо прецизних двостраних и вишеслојних ПЦБ-а (штампаних плоча), фокусирајући се на брзу, прототип, средње и велике записе, Јиангмен фабрику посебно за мале и средње масовне производне количине. Комбинација Јиангмен и Схензхен постројења Унивелл може задовољити све команде наших купаца од прототипа до масовне производње. Са искусним и стручним менаџментом, конзистентним висококвалитетним, власничким производним техникама и професионалним сервисом, очекујемо да будемо ваш дугорочни партнер у Кини.
3.Оур производни капацитет
Фабрика Шенжен
Материјал | ФР4, ЦЕМ-3, Метал Цоре, |
Без халогена, Рогерс, ПТФЕ | |
Мак. Завршна плоча | 1500Кс610 мм |
Мин. Дебљина плоче | 0.20 мм |
Мак. Дебљина плоче | 8.0 мм |
Буриед / Блинд Виа (Нон-цросс) | 0.1мм |
Аспецт ратион | 16:01 |
Мин. Величина бушења (механичка) | 0.20 мм |
Толеранција ПТХ / Преспојни отвор / НПТХ | +/- 0,0762 мм / +/- 0,05 мм / +/- 0,05 мм |
Мак. Лаиер Цоунт | 40 |
Мак. бакар (унутрашњи / спољашњи) | 6ОЗ / 10 ОЗ |
Толеранција бушења | +/- 2мил |
Лаиер то регистратион лаиер | +/- 3мил |
Мин. ширина линије / простор | 2.5 / 2.5мил |
БГА питцх | 8мил |
Површинска обрада | ХАСЛ, безводни ХАСЛ, |
ЕНИГ, Иммерсион силвер / Тин, ОСП |
Јиангмен фабрика
Материјал | ФР4 (нормални или високи ТГ или без халогена) |
ЦЕМ-3 Ал базиран | |
Мак. Завршна плоча | 540Кс620 мм |
Мин. Дебљина плоче | 0.20 мм |
Мак. Дебљина плоче | 8.0 мм |
Буриед / Блинд Виа (Нон-цросс) | 0.2мм |
Аспецт ратион | 12:01 |
Мин. Величина бушења (механичка) | 0.20 мм |
Толеранција ПТХ / Преспојни отвор / НПТХ | +/- 0,0762 мм и +/- 0,05 мм и +/- 0,05 мм |
Мак. Лаиер Цоунт | 12 |
Мак. дебљина бакра | 3 ОЗ унутрашњи слој / 4ОЗ спољни слој |
Толеранција циљане бушилице | +/- 2мил |
Лаиер то регистратион лаиер | +/- 3мил |
Мин. ширина линије / простор | 4 / 4мил |
БГА питцх | 10мил |
Површинска обрада | ХАСЛ, безводни ХАСЛ, |
ЕНИГ (+ Г / Ф), Иммерсион силвер / Тин ОСП, Маска за љуљање, Карбонска паста |
4. Наше услуге
1) Свеобухватна ревизија докумената како би се спријечиле грешке у ПЦБ Гербер и Бом.
2) Предложи најбољу замену квалитета уз нижу цену.
3) Инжењерска подршка за тестирање и пружање предлога за масовну производњу.
4) Предложите најбољи начин испоруке.
5) Потпишите НДА да би ваш дизајн био сигуран.
