Схензхен Унивелл Цирцуитс Цо., Лтд. је један од водећих произвођача и добављача Унивелл кола 10 слојева са стражњим бушењем и ХДИ плочом за дискове у Кини, такође подржава прилагођену услугу са ниском ценом. Ако ћете купити висококвалитетна Унивелл кола 10 слојева са бушењем позади и ХДИ плочом за рупе на диску, добродошли смо да добијете понуду из наше фабрике.

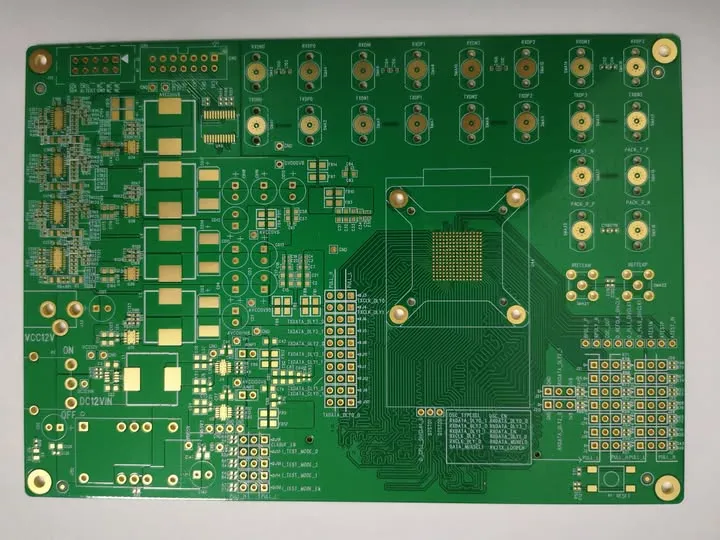

ХДИ плоча са 10 слојева избушених рупа + рупа за диск је прилагођени високо-производ за штампану плочу дизајниран за сценарије велике брзине{3}}.
Параметри процеса производње производа
Слојеви: 10 слојева
Материјал: ТУ933+
5 комплета стражњих бургија + рупе за диск
Основни основни параметри
Слојеви и структура: Фиксна структура од 10 слојева, подржава 5 сетова задњег бушења + дизајн процеса рупе на диску, може се симетрично слагати према потребама, погодан за сложену интеграцију кола
Конфигурација плоче: Могу се изабрати плоче са великом брзином и малим губицима као што је ТУ933. Ова обележена плоча има ДК вредност од 3,16 и дф вредност од 0,0025 и има одличне карактеристике преноса сигнала високе{4}}е фреквенције. Такође подржава прилагођено мешање других материјала као што је висок ТГ ФР-4
Основне спецификације: Стандардна дебљина плоче је 1,6 мм и 2,0 мм, подржава прилагођавање у опсегу од 0,8-3,0 мм, са толеранцијом дебљине плоче која се контролише унутар ± 0,07 мм; минимална ширина линије и размак могу достићи 1,8 мил/1,8 мил, а стандардна производна спецификација је 2 мил/2 мил.
Типични сценарији примене
Вредност процеса задњег бушења+рупа за диск: Позадинско бушење може да уклони вишак дела кроз-отворе, ефикасно смањујући рефлексију сигнала и смањујући-губитак преноса сигнала великом брзином; Процес рупе на диску побољшава густину ожичења, смањује простор за монтажу чипа и погодан је за-уређаје за паковање велике густине као што је БГА
Тачност бушења: У комбинацији са ласерским бушењем и технологијом механичког бушења, може се обрадити минимални отвор бленде од 0,1 мм, са прецизношћу позиције рупе која се контролише унутар ± 0,015 мм и укупном прецизношћу позиционирања од ± 0,02 мм
Контрола квалитета: Цео процес пролази вишеструке инспекције као што су тестирање електричне проводљивости/изолације, 1000 термичких циклуса на -40 степени ~125 степени, рендгенско тестирање, итд., испуњавајући захтеве високе поузданости индустријске контроле и аутомобилске индустрије
Површинска обрада: подржава злато за потапање (3-10 μм дебљине) ОСП, може се изабрати више процеса као што је прскање калаја, а шема таложења злата може побољшати антиоксидативни капацитет и површинску тврдоћу, испуњавајући захтеве за дугорочну стабилну употребу.
Типични сценарији примене
Углавном циља на врхунска{0}}поља са високим захтевима за интегритет сигнала и интеграцију, укључујући:
Високобрзи сигнални модул за индустријску контролну опрему и матичне плоче сервера
Аутомобилски АДАС систем потпомогнуте вожње, систем управљања батеријама новог енергетског возила БМС
Мали и веома поуздани сценарији као што су медицински електронски уређаји и врхунски{0}}контролори дронова.
подржава потпуно прилагођавање параметара овог производа и пружа{0}}услугу ПЦБА на једном месту уз време испоруке које се може контролисати. За хитне поруџбине, може подржати брзу испоруку узорака у року од 24-48 сати.
висока-фреквенција,ХДИ,фр4
