1. фаза: Прелиминарна припрема
Прихватање материјала
ПЦБ гола плоча: Проверите интегритет маске за лемљење и дебљину бакра за рупу (већи или једнаки 25 уМ).
Паста за лемљење: тест вискозности (800-1200 кцпс), фригерише и загрејте 4 сата.
Избор челичних мрежа
Ласер сече мрежа од нехрђајућег челика, величина отварања=Подручје јастука × 90%.

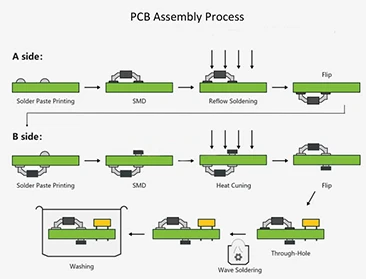

Фаза 2: СМТ процес
Штампање пасте за лемљење
Крпапер угао 60 степени, брзина 20-80 мм / с, притисак 5-15 кг.
СПИ (Лемпер пасте тестера) мери дебљине / површине / јачину, ЦПК већи или једнак 1,33.
Закрпа
Машина за фластер високо прецизности (± 0. 025 мм тачност), 0402 Брзина постављања компонената већа од или једнака 30, 000 Цпх.
Рефлинг лемљење
Типична крива температуре: Предгревање (1-3 степен / с) → Стална температура (150-180 степен, 60-90 с) → рефлеров (изнад 220 степени, 40-60 с).
Фаза 3: ТХТ процес
Инсталација додатка у компоненти
Угао формирања пин {{0}} Дипломира, мачка маржа 0. 5-1. 5 мм.
Лемљење таласа
Дизајн двоструких таласа: Спојлер талас (висока турбуленција) → равни талас (зглобови за пуњење лемљења).
Температура лемљења 245-260 Дипломира, време контакта 3-5 секунди.
Фаза 4: Инспекција и тестирање
АОИ преглед
Преглед предмета: Недостајуће делове, обрнуто поларитет, облик соли за лемљење (користећи РГБ + више-спектрално снимање).
Рендгенски преглед
БГА ВЕЛИОС ТРЕНУТНО ИЗАЛО ИЛИ ИЗВАЊЕЊЕ 25%, КФН анализа за заваривање за заваривање.
Функционални тест (ИЦТ / ФЦТ)
ИЦТ покривеност тестовима већа од 85%, ФЦТ симулира стварни услови рада.
Фаза 5: Пост-обрада
Чишћење
Чишћење на бази воде (за остатке за пасте без чистих лемљења), јоновна контаминација мања од или једнака 1.56уг / цм² НаЦл еквивалент.
Три-конформални премаз
Дебљина прскања 20-50 μм, након очвршћивања, прођите ИПЦ-ЦЦ -830 Б стандардни тест.
Феномен Томбстоне
Разлог: Асиметрични дизајн падова / превелика градијент температуре.
Контрамера: Оптимизирајте симетрију подлога и смањите стопу предгревања.
Лош зглоб лемљења
Разлог: Недовољно активности за пасту за лемљење / оксидацију.
Контрамера: Контролишите време употребе пасте за лемљење (користите га у року од 8 сати након отварања).
Беад
Reason: The heating slope is too high (>3 степена / а).
Контрамера: Подесите нагиб предгревања на 1-2 степен / с.
